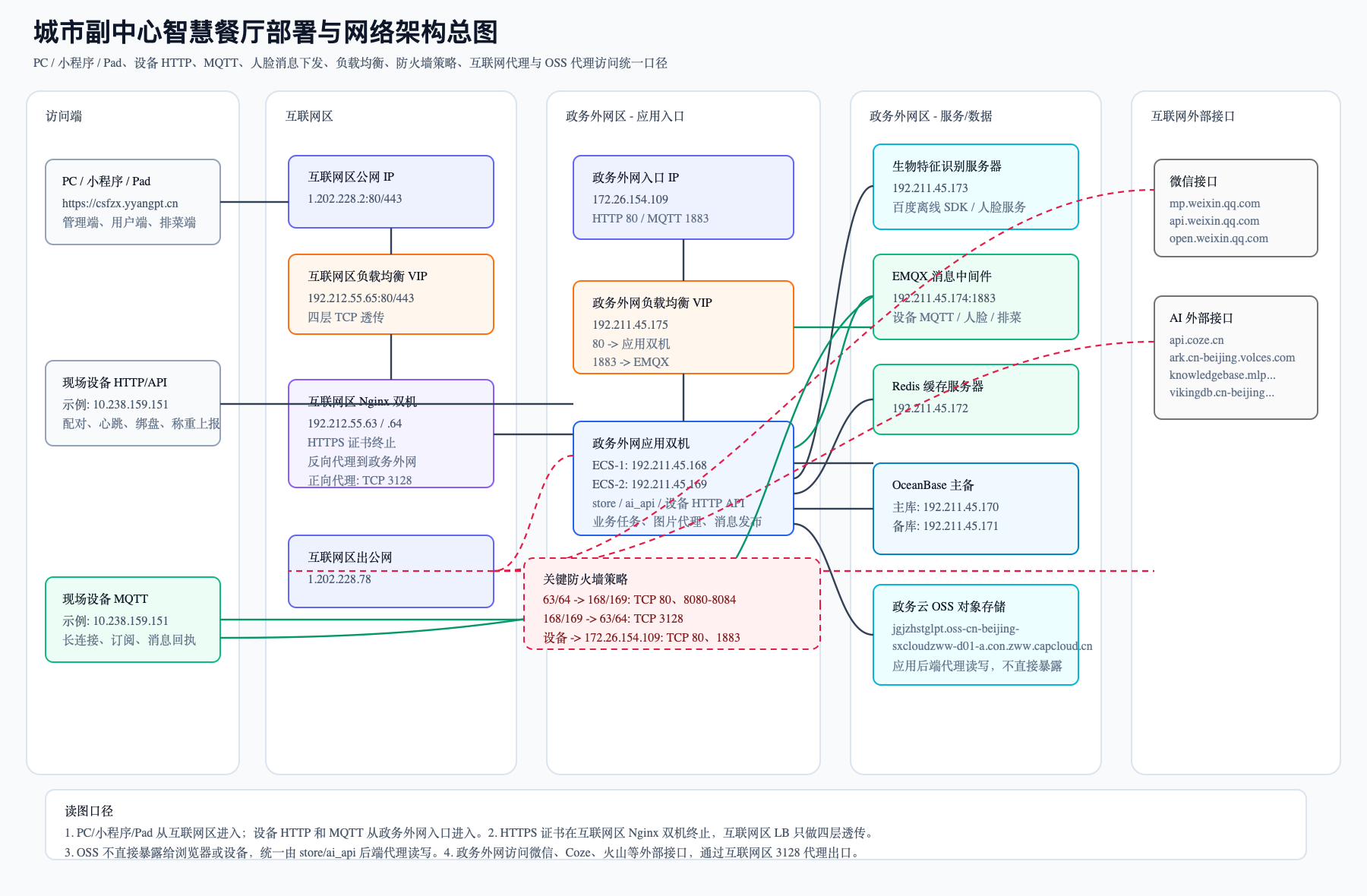

城市副中心智慧餐厅部署与网络架构总图

一个页面表达 PC/小程序/Pad、设备 HTTP、MQTT、人脸消息下发、负载均衡、防火墙、互联网代理与 OSS 后端代理访问。

公网/VIP 负载均衡 Nginx/代理 应用服务 MQTT/Redis 人脸/OSS

部署与网络架构图片版

城市副中心智慧餐厅部署与网络架构总图

图片已嵌入 HTML 页面；点击图片可打开原图查看细节。

访问端

PC / 小程序 / Pad

https://csfzx.yyangpt.cn

管理端、用户端、Pad 排菜端

现场设备 HTTP/API

示例设备：10.238.159.151

配对、启动、心跳、绑盘、称重上报、图片读写

现场设备 MQTT

示例设备：10.238.159.151

长连接、订阅、消息回执

互联网区

互联网区公网 IP

1.202.228.2:80/443

公网映射

互联网区负载均衡 VIP

192.212.55.65:80/443

四层 TCP 透传
TCP 80/443

互联网区 Nginx 双机

192.212.55.63 / 192.212.55.64

HTTPS 证书终止，反向代理到政务外网 政务外网出公网代理：TCP 3128

互联网区出公网

1.202.228.78

政务外网区 - 应用入口

政务外网入口 IP

172.26.154.109

HTTP 80 / MQTT 1883
TCP 80 / 1883

政务外网负载均衡 VIP

192.211.45.175

80 -> 应用双机 1883 -> EMQX
HTTP 80

政务外网应用双机

ECS-1：192.211.45.168

ECS-2：192.211.45.169

store / ai_api / 设备 HTTP API 业务任务、图片代理、MQTT 消息发布

关键防火墙策略

63/64 -> 168/169：TCP 80、8080-8084

168/169 -> 63/64：TCP 3128

设备 -> 172.26.154.109：TCP 80、1883

政务外网区 - 服务/数据

生物特征识别服务器

192.211.45.173

百度离线 SDK / 人脸服务

EMQX 消息中间件

192.211.45.174:1883

设备 MQTT、人脸同步、远程排菜

Redis 缓存服务器

192.211.45.172

会话、缓存、任务缓冲

OceanBase 主备

主库：192.211.45.170

备库：192.211.45.171

政务云 OSS 对象存储

jgjzhstglpt.oss-cn-beijing-sxcloudzww-d01-a.con.zww.capcloud.cn

应用后端代理读写，不直接暴露给浏览器和设备

互联网外部接口

微信接口

mp.weixin.qq.com

api.weixin.qq.com

open.weixin.qq.com

AI 外部接口

api.coze.cn

ark.cn-beijing.volces.com

api-knowledgebase.mlp.cn-beijing.volces.com

api-vikingdb.vikingdb.cn-beijing.volces.com

PC / 小程序 / Pad 链路

  1. https://csfzx.yyangpt.cn
  2. 1.202.228.2:443
  3. 192.212.55.65:443
  4. 192.212.55.63/64:443，Nginx 终止 HTTPS
  5. 192.211.45.168/169:80，进入 store / ai_api

设备 HTTP 链路

  1. 现场设备网段，示例 10.238.159.151
  2. 172.26.154.109:80
  3. 192.211.45.175:80
  4. 192.211.45.168/169:80
  5. 配对、心跳、绑盘、称重上报、图片读写

MQTT / 人脸消息下发

  1. 设备连接 172.26.154.109:1883
  2. 经 192.211.45.175 到 192.211.45.174 EMQX
  3. 168/169 连接 EMQX 发布人员、人脸、排菜消息
  4. EMQX 通过设备已建立长连接下发到设备
类型 源 目的 端口/协议 用途
互联网入口 互联网用户 1.202.228.2 / 192.212.55.65 TCP 80、443 PC、小程序、Pad 入口
跨区反向代理 192.212.55.63、192.212.55.64 192.211.45.168、192.211.45.169 TCP 80、8080、8081、8082、8083、8084 互联网区 Nginx 转发到政务外网应用双机
设备 HTTP 现场设备网段 172.26.154.109 / 192.211.45.175 / 192.211.45.168、169 TCP 80 设备业务接口
设备 MQTT 现场设备网段 172.26.154.109 / 192.211.45.175 / 192.211.45.174 TCP 1883 设备 MQTT 长连接
政务外网出公网代理 192.211.45.168、192.211.45.169 192.212.55.63、192.212.55.64 TCP 3128 经互联网区代理访问微信、Coze、火山等外部接口
OSS 192.211.45.168、192.211.45.169 政务云 OSS Bucket 域名 TCP 443，必要时 TCP 80 应用后端读写 OSS，浏览器和设备不直接访问 OSS
读图重点：互联网访问和设备访问是两条入口链路；HTTPS 证书在互联网区 Nginx 双机终止；设备 MQTT 只通过 EMQX 长连接收人脸、排菜等消息；OSS 资源统一通过 store / ai_api 后端代理访问。
