7已重画技术图
1多页 draw.io 源文件
14SVG / PNG 导出文件
7原图留档
可编辑源文件：baokang-smart-canteen-technical-diagrams.drawio。
图形基于 DOCX 中图 1 至图 7 重画，封面图和采购文件首页截图未纳入架构图重绘范围。

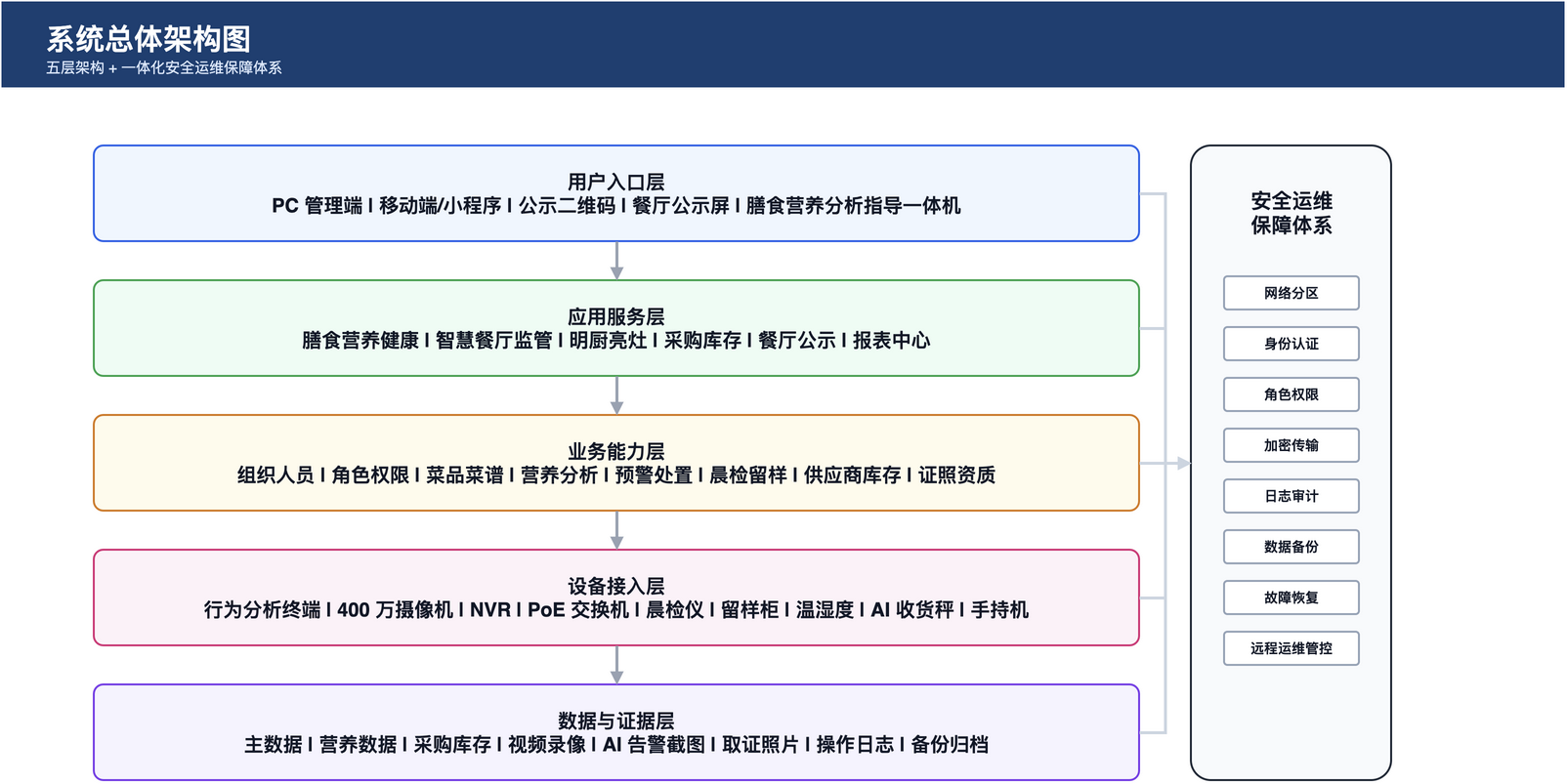

图 1 系统总体架构图

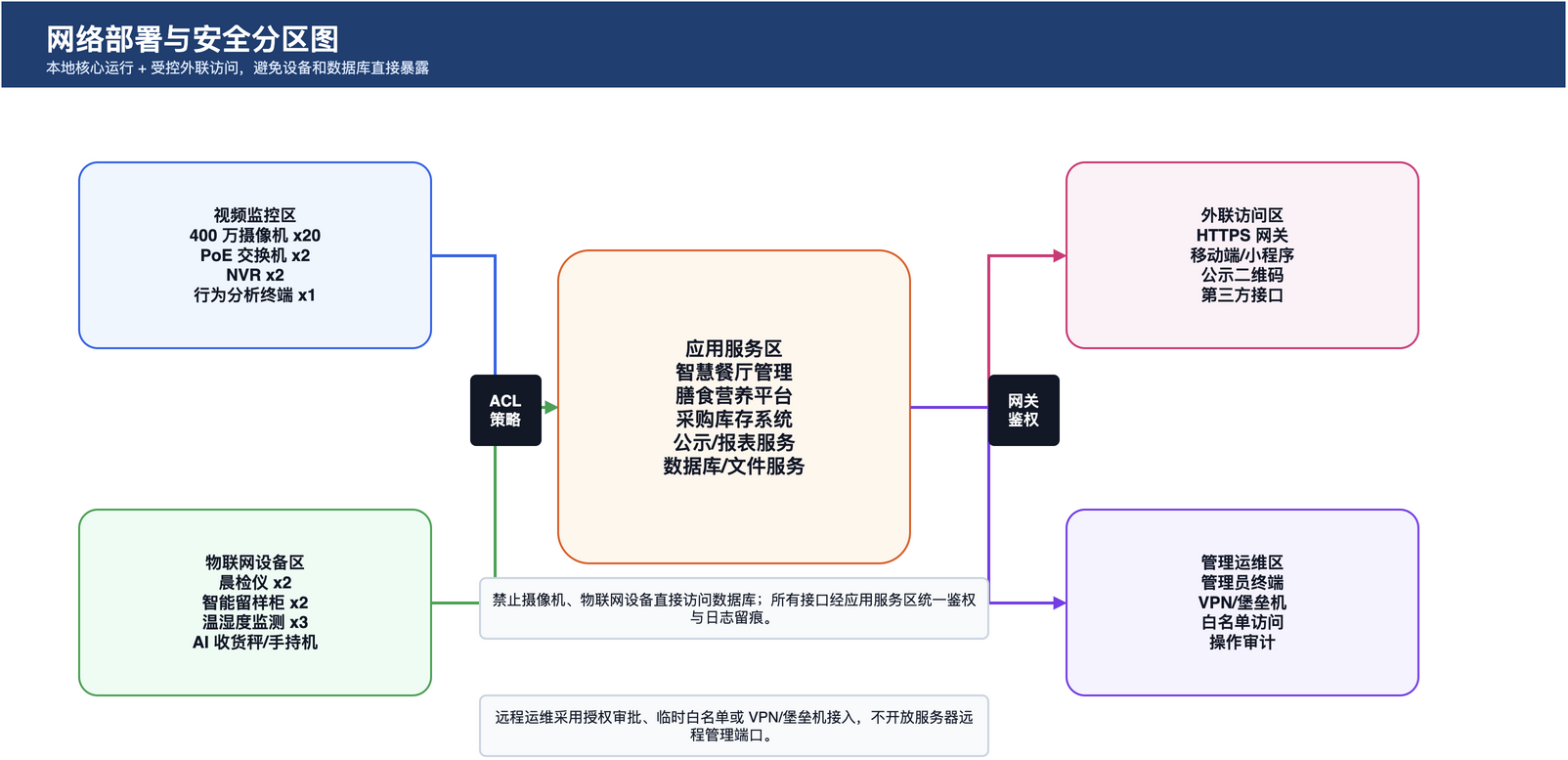

图 2 网络部署与安全分区示意图

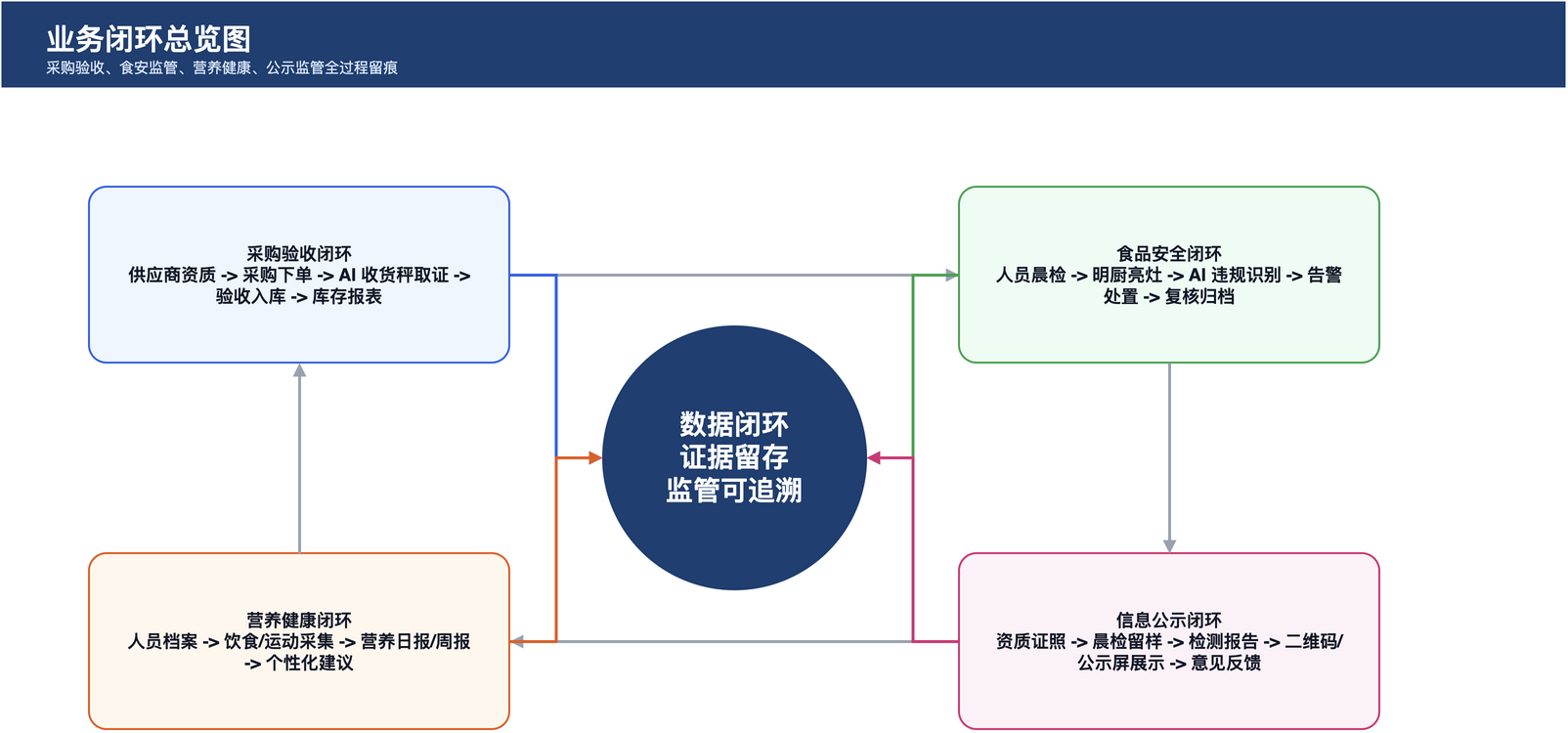

图 3 智慧食堂业务闭环图

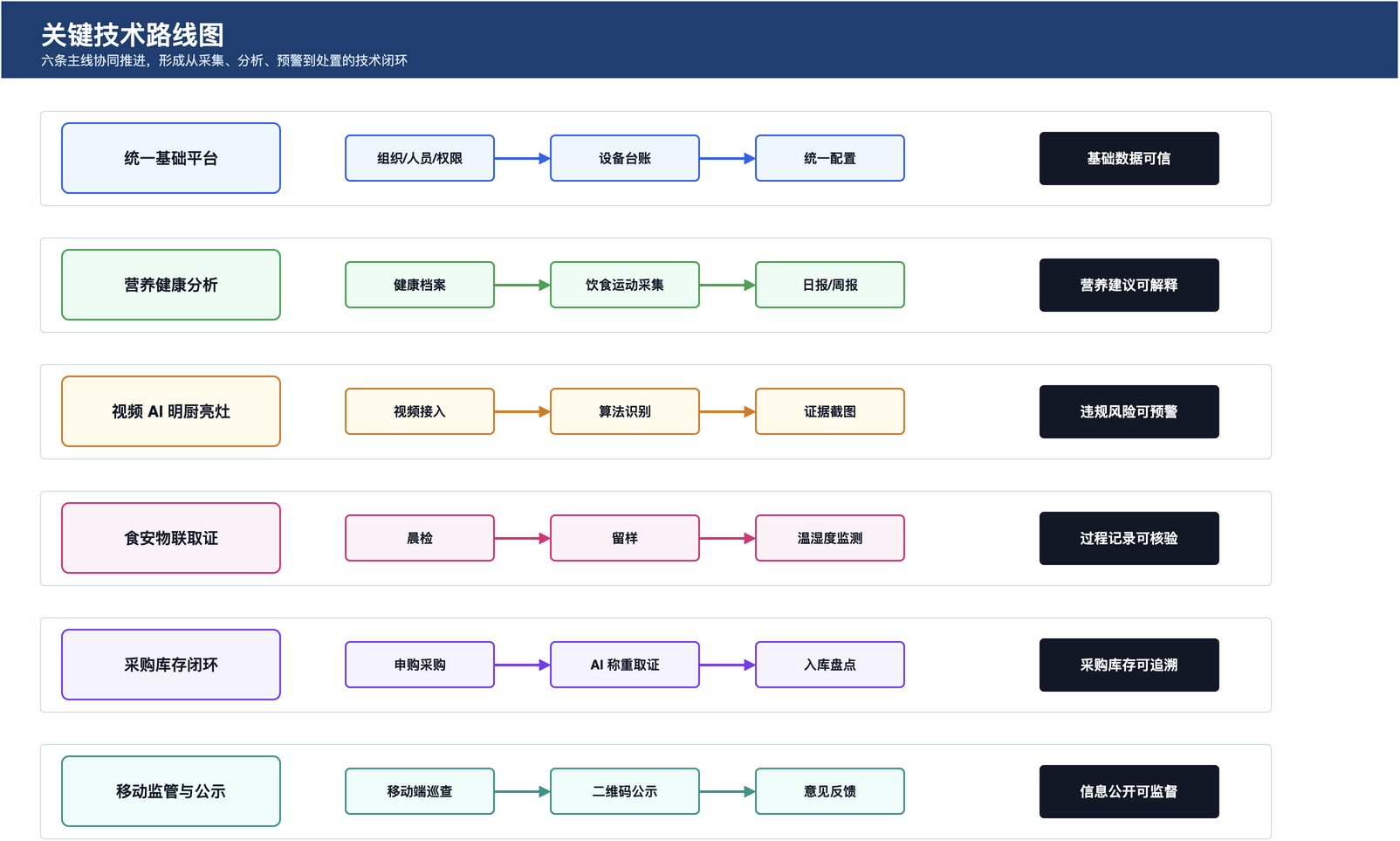

图 4 关键技术路线图

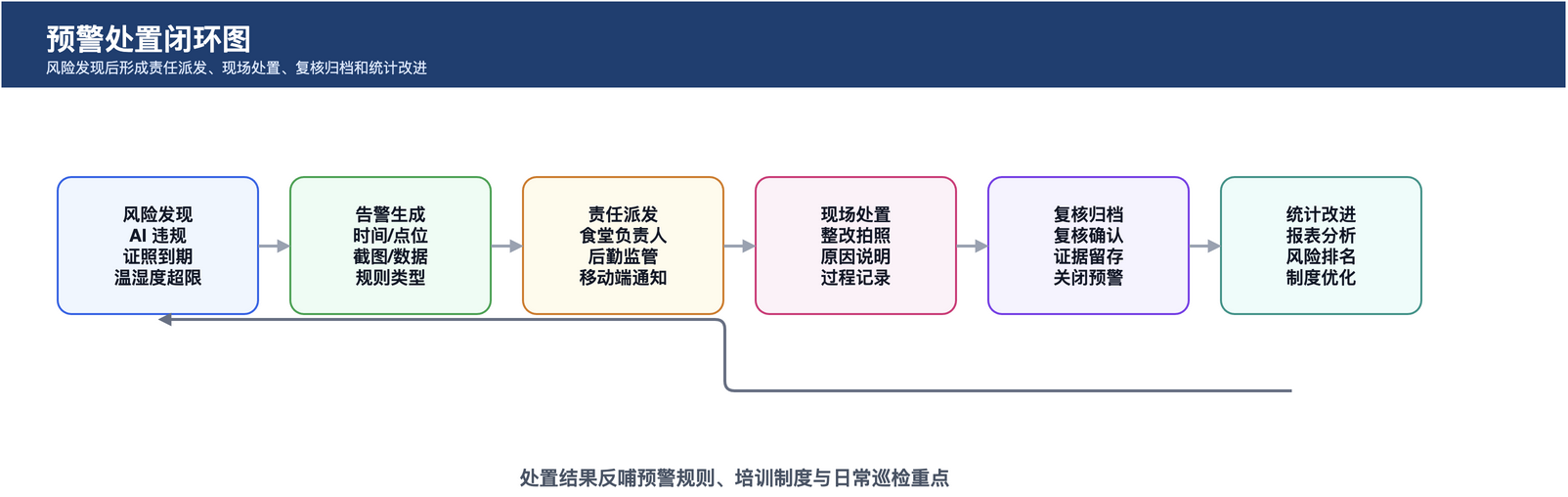

图 5 风险预警处置闭环图

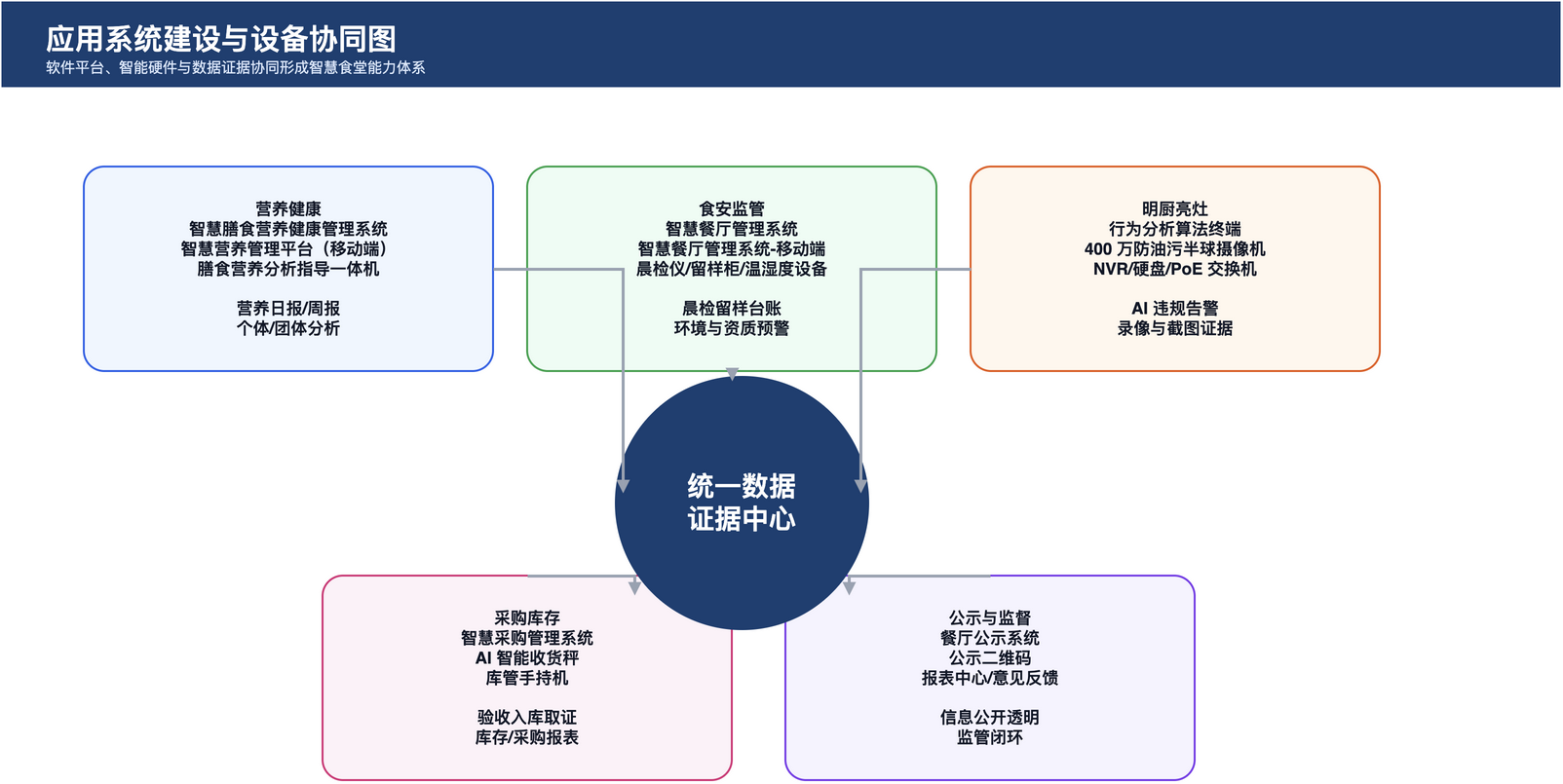

图 6 应用系统建设与设备协同图

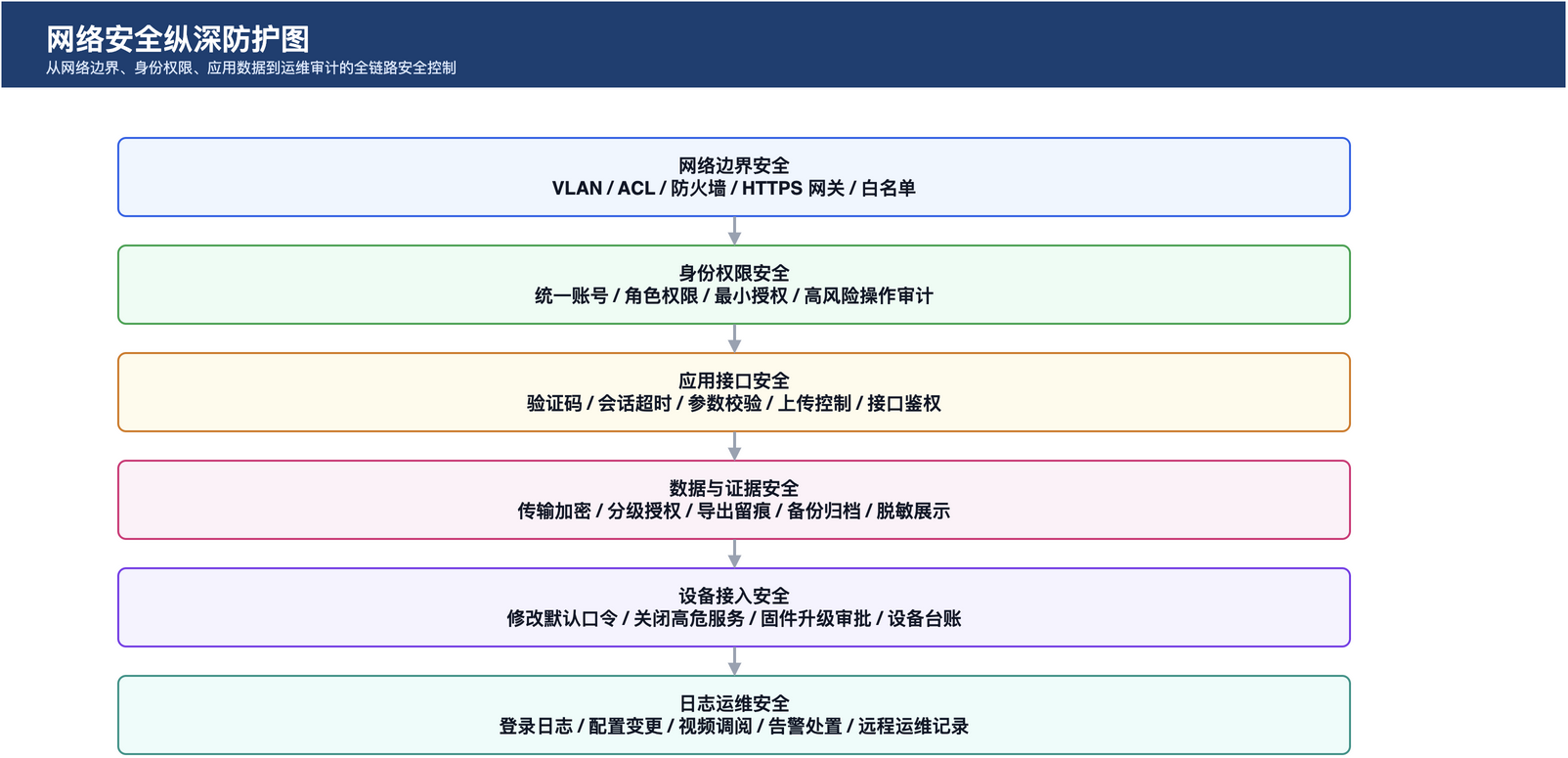

图 7 网络安全纵深防护图
